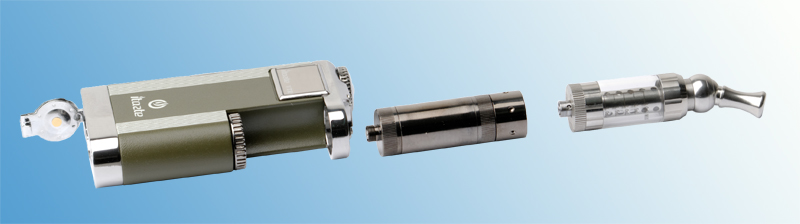

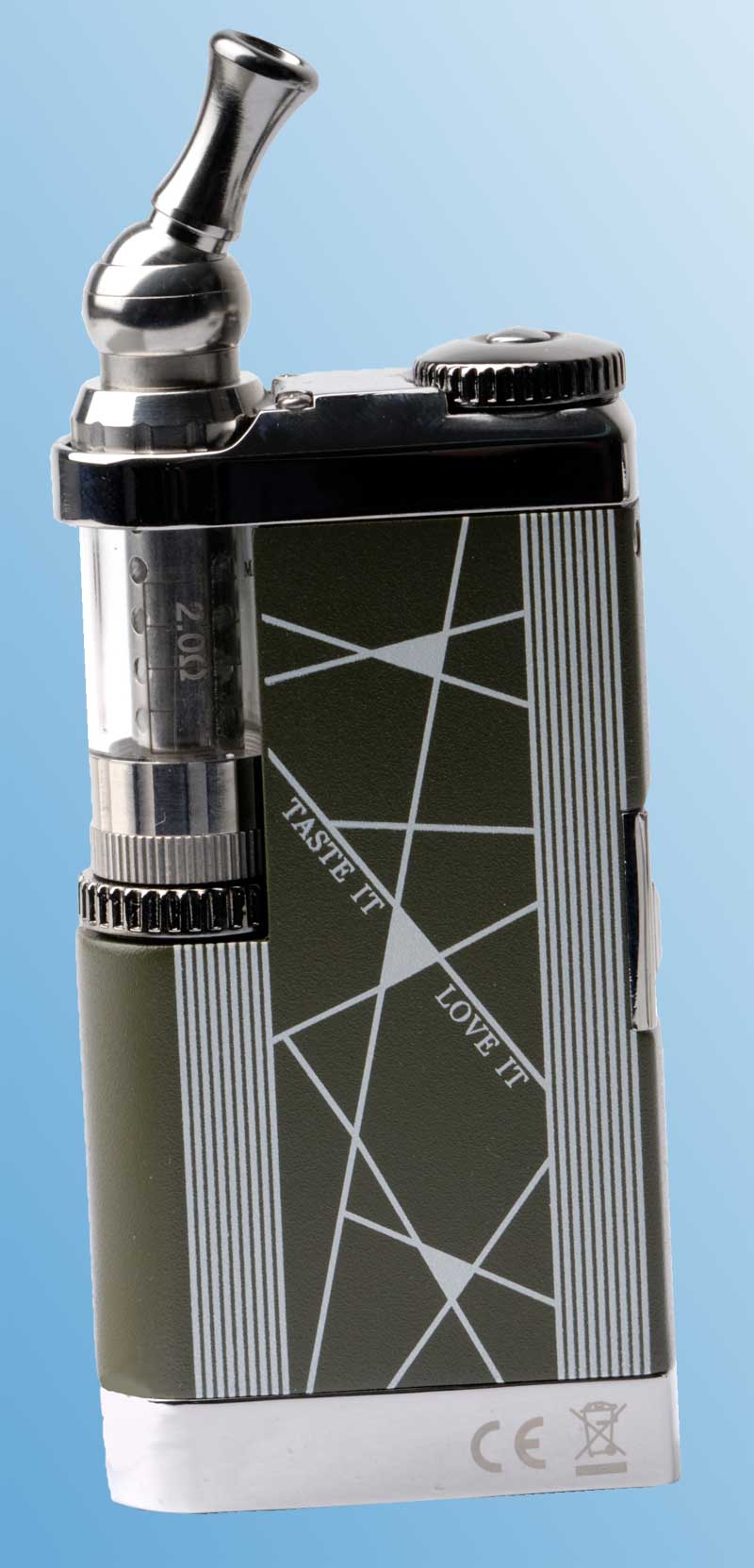

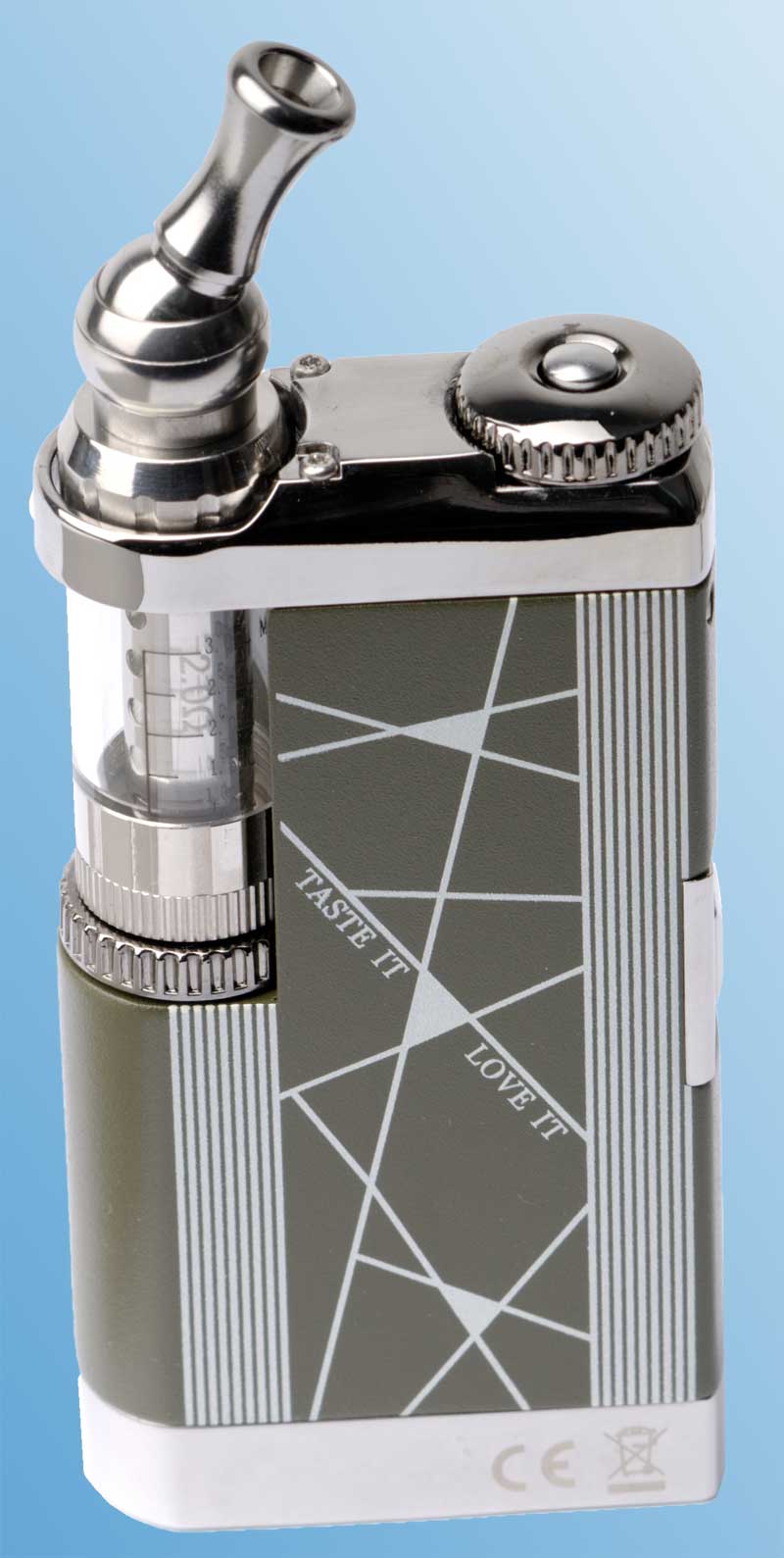

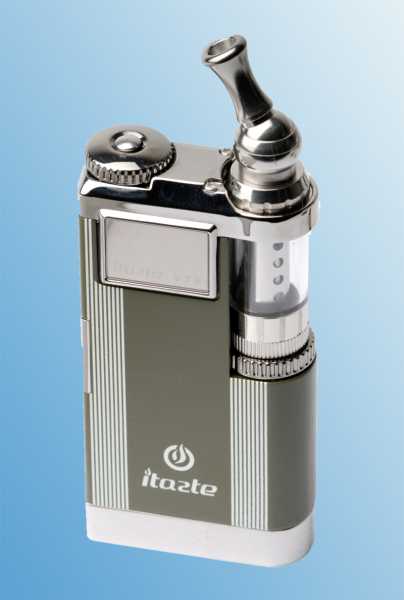

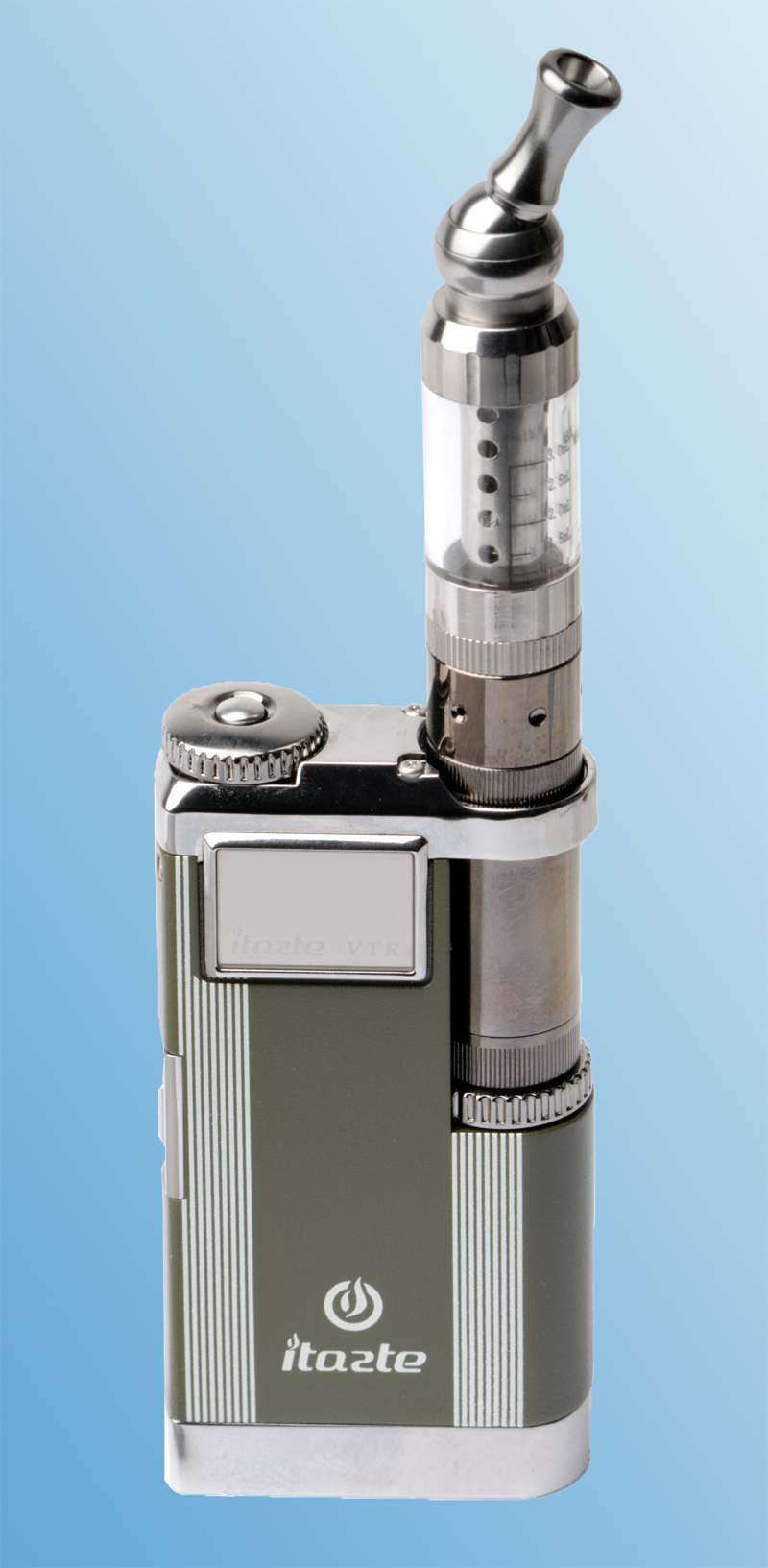

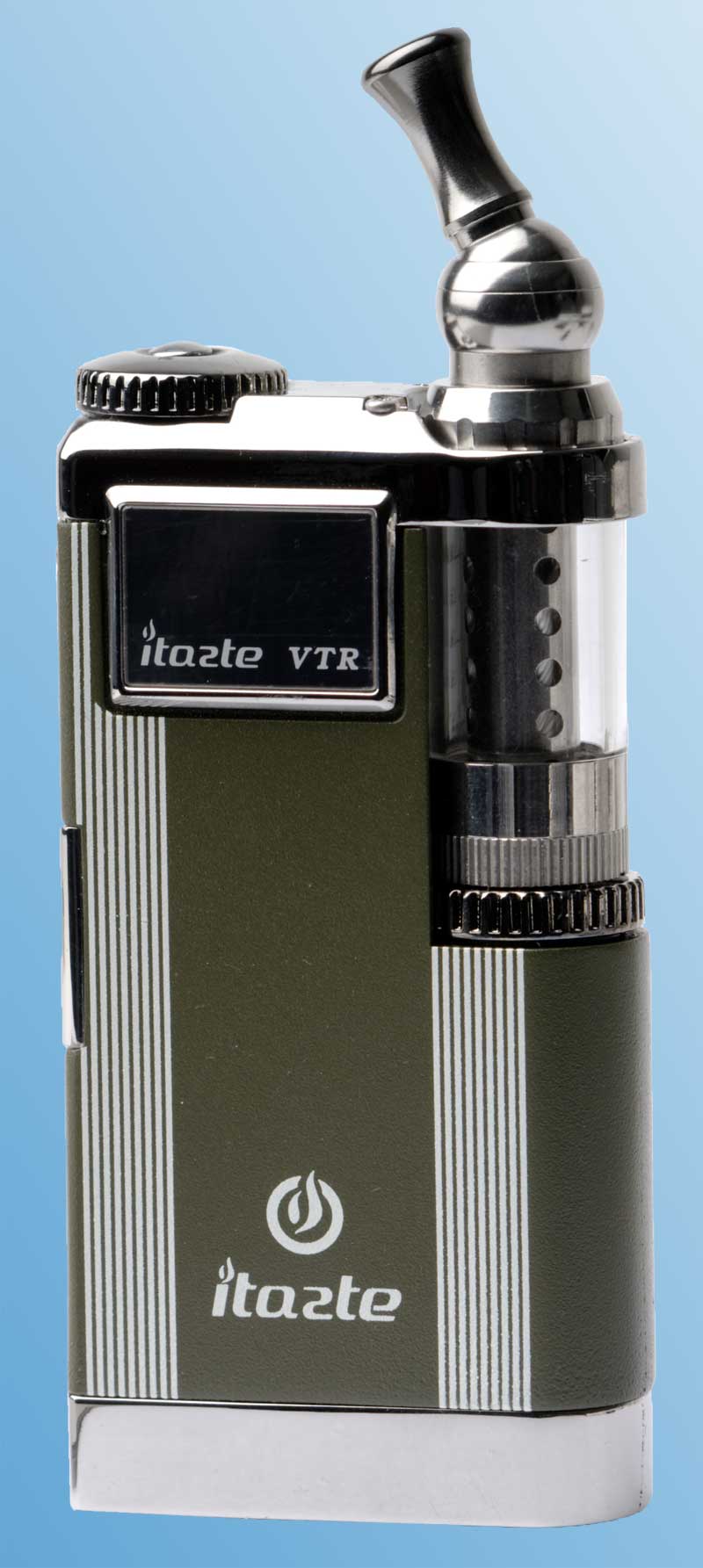

Der iTaste VRT von Innokin ist ein sehr ausgereifter Akkuträger für 18650 Akkus. So erhält man endlich auch in einer Mod Box Kapazitäten von bis zu 3400mAh. Die Spannung lässt sich im Bereich von 3 bis 6 Volt durch ein Drehrad schnell einstellen. Auch der Leistungsmodus bietet nun die vollen 3 bis 15 Watt. Es wurde speziell für das Gerät der iClear30s entwickelt, der perfekt in das Gerät eingebunden ist.

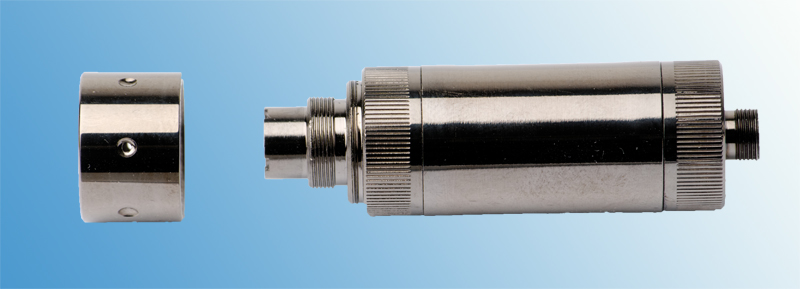

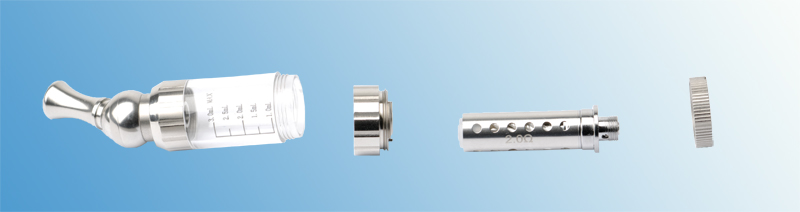

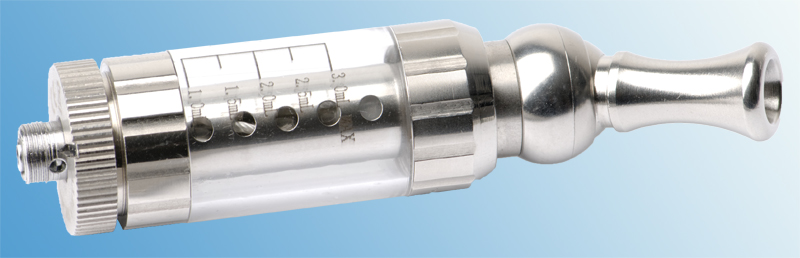

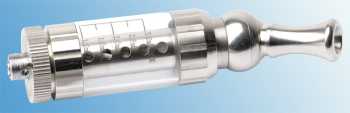

Die Heizwendel sitzt dabei etwas weiter unter und hat so etwas kälteren Dampf. Wie bereits von der bisherigen iClear30 Version bekannt, wird man auch hier kein Liquidabbruch erreichen können. Viele Glasfaserstränge sorgen für Nachfluss ohne Limit. Den Liquidverbrauch kann man sich als Nutzer über die Leistungs- bzw. Spannungseinstellung selbst aussuchen. Natürlich muss man auch beim iClear30 auf das inzwischen legendäre 360 Grad Mundstück nicht verzichten. Das Mundstück ist auch hier verschraubt, damit garantiert kein Liquid ausläuft.

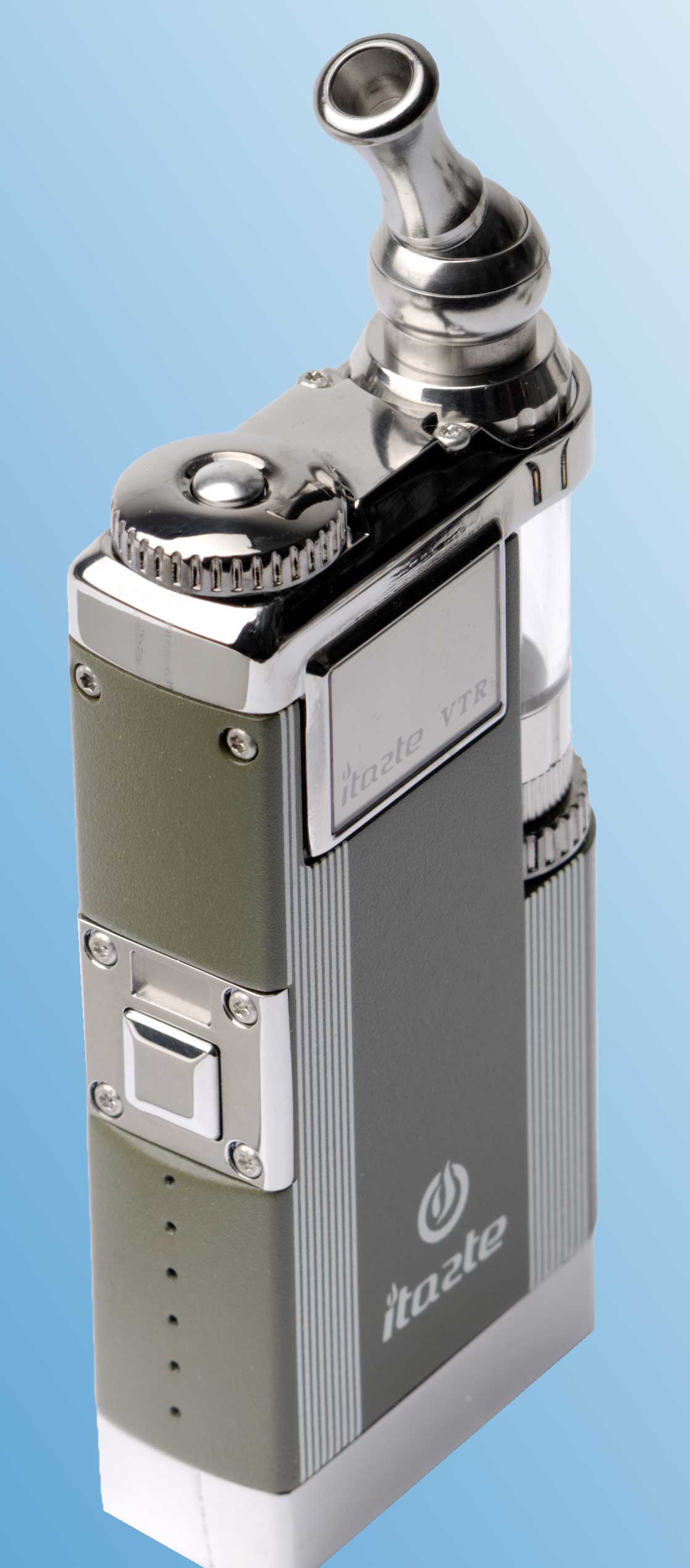

Bedientechnisch setzt Innokin auf immer einfacher werdende Bedienelemente. Drückt man auf den Taster über dem Drehrad, so erscheint auch schon der Widerstand des Verdampfers. Mit einem weiteren Klick ist man jeweils im Spannungs- bzw. Leistungsmodus und kann ganz schnell die gewünschte Spannung/Leistung einstellen. Den Ladestand des Akkus kann man jederzeit über das Lämpchen ablesen, welche sich neben dem Feuerknopf befindet. Es wurden hier wie schon vom SVD bekannt die Ampel-Farben verwendet.
Betriebsanleitung für den VTR:
WARNUNG:
Bitte lesen Sie die Gebrauchsanleitung sorgfältig bevor Sie die iTaste VTR benutzen!
1. Die iTaste VTR darf nur von Personen ab 18 Jahren benutzt werden. Nichtraucher, Kinder, schwangere Frauen, stillende Mütter, Personen mit Herzbeschwerden dürfen die iTaste VTR nicht benutzen. Die iTaste VTR dient nicht als Tabak- oder Suchtenwöhnungsmittel.
2. Dieses Gerät enthält Kleinteile, bitte ausser Reichweite von Kindern und Haustieren aufbewahren.
3. Bitte gehen Sie vorsichtig mit Ihrer iTaste VTR um. Auch wenn sie aus Metall gefertigt ist könnte das Gerät beim Herunterfallen Schaden nehmen.
4. Versuchen Sie nicht das Gerät selber zu reparieren. Sie könnten es beschädigen oder sich verletzen .
5. Wir empfehlen Ihnen IMR High Drain Akkus in der Grösse 18650 (ohne PCB Schutz) zu benutzen. Andere Akku-Typen können zu einer Beschädigung Ihrer iTaste VTR führen.
6. Um Funktionsstörungen auszuschliessen und ein optimales Dampfergebnis zu erreichen empfehlen wir Ihnen die Akkus zu wechseln sobald die Anzeige unter 10% fällt.
7. Um die Lebensdauer Ihrer iTaste VTR zu verlängern sollte sie nicht grosser Hitze oder Kälte ausgesetzt werden.
8. Bitte beachten Sie die geltenden Gesetze in Ihrem Land. Sollte es gesetzliche Einschränkungen zur Verwendung geben, benutzen Sie das Gerät bitte nicht.
9. Die iTaste VTR ist nicht wasserdicht, bitte achten Sie darauf dass sie trocken bleibt.
10. Setzen sie die iTaste VTR niemals grosser Hitze aus.
11. Lassen Sie die iTaste VTR nicht fallen, starke Schläge können zu einer Beschädigung der Hülle oder der Elektronik führen.
12. Bitte legen Sie den Akku immer korrekt ein. Ist er verkehrt eingesetzt wird das Gerät nicht funktionieren .
13. Innokin übernimmt keine Haftung bei einer Explosion oder einer Ausgasung die durch die Verwendung minderwertiger Akkus verursacht worden ist. Die Innokin iTaste VTR wird ohne Akkus ausgeliefert.
14. Benutzen Sie eine niedrige Watteinstellung bei kleinem Verdampferwiederstand (Ohm) und eine höhere Watteinstellung bei entsprechend höherem Verdampferwiederstand.
Garantie
Bitte kontaktieren Sie ihren offiziellen Innokin-Händler zur Garantie-Abwicklung. Innokin übernimmt keine Garantie für Geräte von Dritthändlern.
Eigenschaften
Abmessung: 22..4x106mm2x54
Maximale Leistung: 5.0 Ampère
Voltbereich: 3.0V-6.0V
Wattbereich: 3.0W-15.0W
Akku: IMR High Drain 18650 (ohne PCB Schutz)
Ausstattung
Variable Volt: Voltregelung zwischen 3.0 bis 6.0V in 0.1V-Schritten
Variable Wattreglung zwischen 3.0 und 15W in 0.5W-Schritten
Volt- und Wattanzahl können mittels des Drehrades eingestellt werden. Das Display zeigt die eingestellte Volt- und Wattzahl an und bietet eine intuitive Kontrolle der Einstellungen für eine hervorragende Geräteleistung
Kurzschluss- Schutz
RMS – Exakte Wattausgab
Akku- Verpolungsschutz
Verdampfer Ohm- Messung
Ein/Ausschalter
LED Akku- Display
Warnung bei tiefer Akkuspannung
10 Sekunden Zugbegrenzung
Akkuschutz durch Ausgasungslöcher
Kompatibler 510er Anschluss:
Es passen iClear10, iClear16, und iClear30 Clearomizer sowie alle gängigen 510er
Standart-Geräte. Volt- und Watteinstellungen bleiben während dem Akkuwechsel gespeichert.
Eingebautes 3-Ziffer-Display (Ohm-Messung, Volt/Watt, Verdampfer Volt-Ausgabe).
Funktionsanleitung
Wird ein Akku is das Gerät eingelegt, dann blinkt die LED Leutanzeige rot, gelb und grün, auf dem Display wir „88.8.“ angezeigt. Die iTaste VTR ist aber immer noch ausgeschaltet.
1. Wird die Funktionstaste für 2 Sekunden gedrückt, so wird der Widerstand des Clearomizers
/Verdampfers in Ohm angezeigt. ( Die Ohmzahl wird auf dem Display solange angezeigt bis die Funktionstaste wieder losgelassen wird)
2. Um die aktuelle Volt- oder Watteinstellung anzuzeigen, muss der Funktionstaster für eine Sekunde gedrückt und dann losgelassen werden. Nun werden auf dem Display ein eingestellten Volt- oder Wattzahlen angezeigt.
3. Um die iTaste VTR zwischen dem variablen Volt- und dem variablen Wattmodus umzuschalten muss der Kunktionstaster gedrückt werden bis die Ohmzahl des Verdampfers/ Cleromizers angezeigt wird. Währendem die Ohmzahl angezeigt wird muss der Funktionstaster erneut gedrückt und gehalten werden, bis das Display anzeigt dass von Volt auf Watt- oder umgekehrt - umgeschaltet worden ist.
4. Das Drehrad kann im Uhrzeigersinn (+) oder im Gegenuhrzeigersinn (-) gedreht werden um die Volt- oder Wattzahl zu verändern.
5. Das Drehrad kann im Uhrzeigersinn (+) oder im Gegenuhrzeigersinn (-) gedreht werden um die Volt- oder die Wattzahl zu verändern.
Feuertaster – Ein-/Ausschalter
Mit dreimaligem schnellen Klicken des Feuertasters wird das Gerät ein- oder ausgeschaltet. Ist das Gerät einem eingeschaltet, dient dieser Taster als Feuertaster.
Durch das Ausschalten wird verhindert dass sich das Gerät ungewollt aktiviert, z.B. in der Jacke oder in der Tasche. Gleichzeitig ist ein unbeabsichtigtes Verstellen der Einstellungen nicht möglich.
Einschalten
Wird der Feuertaster dreimal hintereinander schnell gedrückt blinkt die LED Lichtanzeige rot, gelb und grün, auf dem Display wird „On“ angezeigt. Ist das Gerät erst einmal eingeschaltet dient dieser Taster als Feuertaster.
'
Ausschalten
Wird der Feuertaster dreimal hintereinander schnell gedrückt, schaltet sich das Gerät aus. Auf dem Display wird zur Bestätigung „Off“ angezeigt.
Akku Füllstandanzeige
Die LED Lichtanzeige leuchtet grün, gelb oder rot um einen vollen oder einen halbvollen Akku anzuzeigen oder um zu signalisieren dass der Akku frisch geladen werden muss.
Die iTaste VTR verfügt über drei Eingabemöglichkeiten. Der „ “ Feuertaster, das Drehrad und der Funktionstaster, der in der Mitte des Drehrades sitzt. Sämtliche Einstellungen können mit diesen drei Eingabemöglichkeiten sehr einfach getätigt werden, die eingestellten Werte werden auf dem Display angezeigt.
Funktionstaster
Aküviert die Verdampfer Widerstandsmessung (Ohm-Messung) und zeigt die
eingestellten Volt- und Wattwerte an. Wird der Funktionstaster bei eingeschaltetem Gerät gedrückt
erscheint auf dem Display der Widerstand des Verdampfers (Rx.x, zum Beispiel R2.2). R steht hier für das englische Wort,,Resistance" – Widerstand. Wird der Taster nach 1. Sekunde losgelassen erscheint auf dem Display die aktuelle Einstellung der Voltoder Wattzahl (U x.x, zum Beispiel: U4.5 oder p x.x, p8.O). U steht für Volt, p für Watt. Währendem die Werte auf dem Display angezeigt werden kann der Funktion6taster noch einmal gedrückt werden um zwischen variablem Volt- oder Wattmodus umzuschalten. Um die Volt- oder Wattzahl zu verändern kann das Drehrad im Uhrzeiger- (+), resp. Gegenuhrzeigersinn (-) verstellt werden.
Drehrad:
Mittels des Drehrades wird die Stromausgabe eingestellt. Das Drehrad kann im Uhrzeigersinn (+) oder im Gegenuhrzeigersinn C) verstellt werden um die Volt- oder Wattzahl einzustellen. Variable Volt kann zwischen 3.0 bis 6.0V in o.1v-schritten eingestellt werden, variable Watt zwischen 3.0 und 15W in 0.sw-Schritten.
Variabler Volt Modus
Wird der Funktionstaster gedrückt wird auf dem Display erst der Verdampferwiderstand in Ohm
angezeigt und danach die letzte Einstellung (es wird entweder eine Volt- oder eine Watteinstellung
angezeigt). Wird nun während dieser Anzeige der Funktjonstaster für 1" Sekunde gedrückt wechselt das Gerät in den variablen Volt Modus. Die Voltzahl kann zwischen 3.0 und 6.0 Volt in 0.1er Schritten mittels des Drehrades eingestellt werden. Das Drehrad kann im Uhrzeigersinn (+) oder im Gegenuhrzeigersinn (-) justiert werden.
Variabler Watt Modus
Wird der Funktjonstaster gedrückt wird auf dem Display erst der Verdampferwiderstand in Ohm
angezeigt und danach die letzte Einstellung (es wird entweder eine Volt- oder eine Watteinstellung
angezeigt). Wird nun während dieser Anzeige der Funktionstaster für 1 Sekunde gedrückt wechselt das Gerät in den variablen Watt Modus. Die Wattzahl kann zwischen 3.0 und 15.0 Volt in 0.5er Schritten mittels des Drehrades eingestellt werden. Mit dem Drehrad kann im Uhrzeigersinn (+) oder im Gegenuhrzeigersinn (-) justiert werden.
Verdampfer Widerstandsmessung
Wird der Funktionstaster für 2 Sekunden sedrückt erscheint auf dem Display der elektrische Wiederstand des Verdampfers in Ohm. Es können Widerstände von 1.0 bis 9.9 Ohm gemessen werden. Erkennt das Gerät keinen Verdampfer so wird auf dem Display „NON“ angezeigt. Eingebautes 3-Ziffern-Display: Akku Füllstand, Ohm-Messung, Volt/Watt, Verdampfer Volt-Ausgabe
LED Leuchtanzeige
Die LED Leuchtanzeige verfügt über 3 Farben um den jeweiligen Akkufüllstand anzuzeigen:
1.Rot = Die Akkuspannung ist kleiner als 3.61 Volt
2.Gelb= Die Akkuspannung ist zwischen 3.61 und 3.75 Volt
3.Grün= Die Akkuspannung ist höher als 3.75 Volt
4.Die Leuchtanzeige blinkt 8 Sekunden lang rot wenn die Akkuspannung unter 3,3 Volt fällt, auf dem Display wir ,,LOV" angezeigt und die iTaste VTR schaltet sich aus.
5.Die Leuchtanzeige leuchtet während 5 Sekunden permanent rot um anzuzeigen dass ein
Kurzschluss am Verdampfer gemessen wurde. Wird der Funktionstaster gedrückt erscheint auf dem Display die Anzeige „R0.0“
6.10-Sekunden-Abschaltung: Wird der Feuertaster für 10 Sekunden oder länger gedrückt schaltet sich die iTaste VTR aus und funktioniert erst wieder wenn der Taster losgelassen und neu betätigt wird.
